产品介绍

仲程履带式移动破碎筛分站具有可靠性更高，破碎比更大、产量更高，综合成本更低等特点。履带移动破碎筛分站能够提供高运行速率和操作灵活性。移动式破碎筛分站都拥有很高的生产能力和适应性，可以与仲程机械的初级颚式移动破碎机联合作业，也可以单独作为3种粒径骨料的分类筛分机来使用，可以用轮式装载机、挖掘机或破碎机的输送机来给料。

主要结构：主要有机架部分，偏心轴转动部分，破碎腔工作部分，保险装置，排料口调整装置等部分组成。

1、机架部分：由侧板、前箱组件、后箱焊件等组成。

2、偏心轴转动部分：主要由动颚、偏心轴、轴承、轴承座、皮带轮等组成。是传递动力的主要部分。

3、破碎腔工作部分：主要由定颚板、动颚板、侧衬板、护板等组成，是破碎物料的工作零件。

4、保险装置：由肘板、肘板座、弹簧、弹簧拉杆等组成，是破碎机在非正常情况下起保险作用的零件。

5、排料口调整装置：该装置用来调整排料口的大小尺寸，控制出料粒度。主要由调整固定斜块、调整滑动斜块、顶丝螺栓、滑块锁紧拉杆等组成。

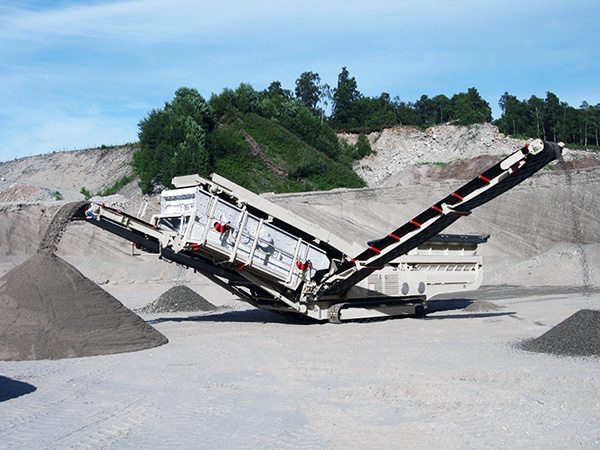

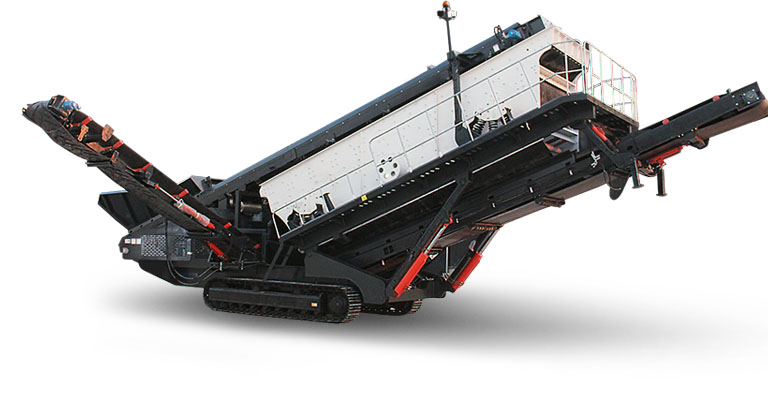

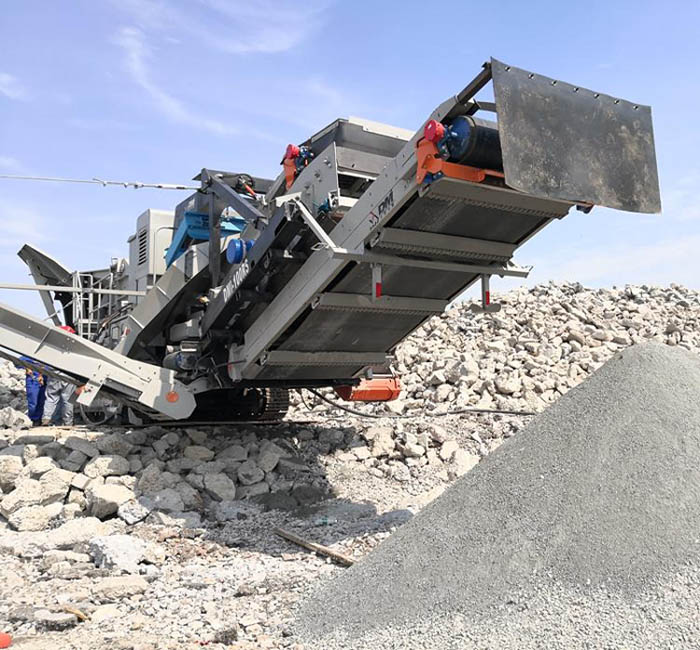

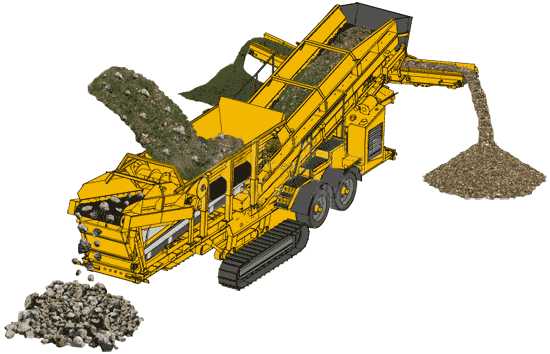

履带式移动破碎筛分站

履带式移动破碎筛分站,移动破碎筛分机

履带式移动破碎筛分站

履带式移动破碎筛分站,移动破碎筛分机

技术参数


振动筛 Vibrating screen
型号 Model	3YK2160	3YK2460
层数 Number of layers	3	3
振动筛尺寸 Size of vibrating screen	6000*2100	6000*2400
给料机 Vibrating feeder
给料斗容 Volume of feeding hopper(m^3)	5	6
装载高度 Loding hopper(mm)	3400	3400
装载宽度 Loading width(mm)	1800	1800
皮带机卸料高度 Belt conveyor discharging height
大料皮带机 Belt conveyor for large size material	4000	4000
中料皮带机 Belt conveyor for medium size material	4500	4500
中细料皮带机 Belt conveyor for medium-fine size material	4500	4500
细料皮带机 Belt conveyor for fine size material	4000	4000
尺寸Size
运输尺寸(长宽高) Transporttation dimension (LWH)(mm)	2000043003900	2000043003900
处理量 Processing capacity(T/H)	100-600	150-850
重量 Weight(kg)
