振动筛分机-石料圆振动筛分设备-震动筛选机-小型直线振动筛分机

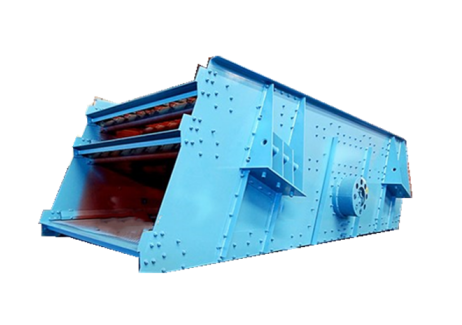

振动筛分机

产品概述:振动筛采用国际先进的环槽铆钉、板快式筛箱框架、偏心轴加偏心块式振动器、高性能齿轮传动系统、低应力减振弹簧和超重型大游隙油润滑等先进工艺技术,具有筛框结构强度高、机械结构合理、大游隙轴承运转升温低、运行噪声小、使用寿命长、生产安全可靠且易于维护等特点

生产能力:10-110(m3/h)

进料粒度:5.5-15KW

售后服务:整机质保一年(易损件除外)

适用对象:适合于选矿、选煤、建材、电力及化工等部门作物料分级用,还可用于脱水、脱泥、脱介、分级质量好、效率高。

产品别称:振动筛分机-石料圆振动筛分设备-震动筛选机-小型直线振动筛分机

厂家直销 品质保障 闪电发货 服务无忧
24小时免费咨询热线18738194110
免费获取报价
振动筛分机-石料圆振动筛分设备-震动筛选机-小型直线振动筛分机

产品介绍

 震动筛分机是因为筛箱的运动轨迹为圆形或椭圆形而得名,又因为振动器只有一个轴所以又称为单轴振动筛,YK型振动筛也是圆振动筛,它是根据《JB/Z 145-79 矿用座式振动筛系列型谱》设计的,是郑州仲程机械的振动筛系列产品,并可按用户要求订做。郑州仲程圆振动筛是一种新型筛分设备,振动轨迹为圆,是专为采石场筛分料石设计的,圆振动筛做圆形运动,是一种多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,圆振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。

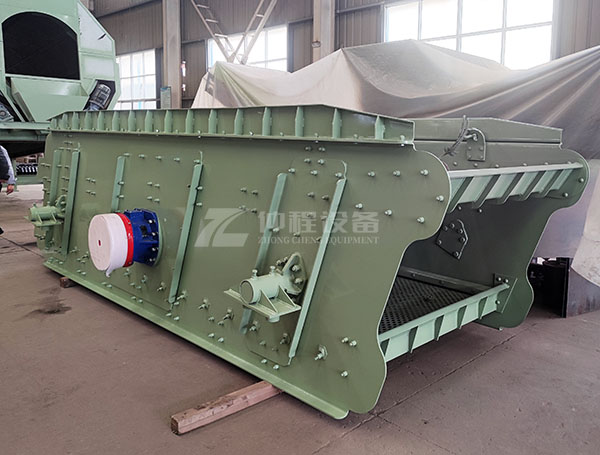

振动筛分机

振动筛分机-石料圆振动筛分设备-震动筛选机-小型直线振动筛分机

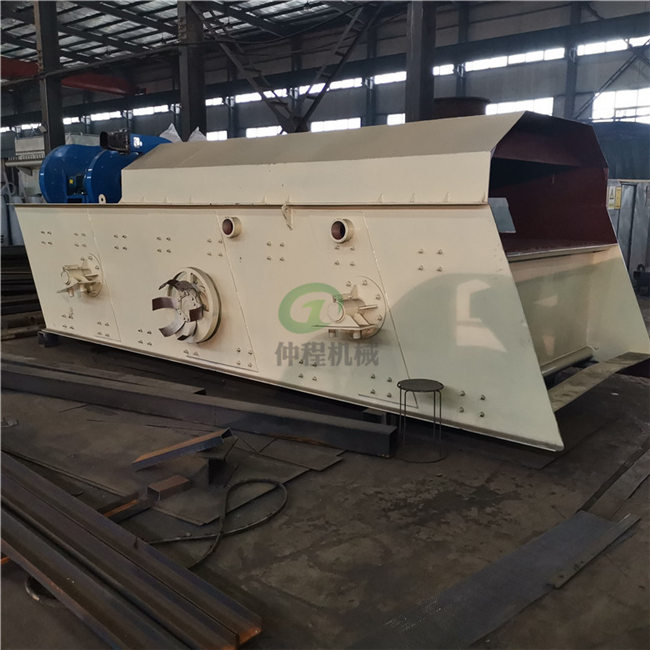

振动筛分机

振动筛分机-石料圆振动筛分设备-震动筛选机-小型直线振动筛分机

技术参数

型号 筛面
规格
筛面
层数
筛孔
尺寸
进料
粒度
处理量 电机
功率
总重量 振动频率 双振幅 筛面
倾角
外形尺寸
(长×宽)(mm) (mm) (mm) (t/h) (kw) (kg) (hz) (mm) (°) 长×宽×高(mm)
ZSG1237 3700×1200 1 4-50 ≤200 10-100 5.5×2 2250 16 6-8 15 3800×2050×1920
2ZSG1237 3700×1200 2 4-50 ≤200 10-100 5.5×2 3345 16 6-8 15 3800×2050×2200
ZSG1443 4300×1400 1 4-50 ≤200 10-150 5.5×2 4100 16 6-8 15 4500×3040×2500
2ZSG1443 4300×1400 2 4-50 ≤200 10-150 5.5×2 4900 16 6-8 15 4500×3040×2700
3ZSG1443 4300×1400 3 4-50 ≤200 10-150 5.5×2 5870 16 6-8 15 4500×3040×2820
2ZSG1548 4800×1500 2 5-50 ≤200 15-200 7.5×2 5836 16 8-10 15 4800×3140×2814
3ZSG1548 4800×1500 3 5-50 ≤200 15-200 7.5×2 6900 16 8-10 15 4799×3140×3014
2ZSG1848 4800×1800 2 5-50 ≤300 50-500 7.5×2 6489 16 8-10 15 4799×3440×2814
3ZSG1848 4800×1800 3 5-50 ≤300 50-500 7.5×2 7750 16 8-10 15 4799×3440×3014
4ZSG1848 4800×1800 4 5-50 ≤200 50-500 11×2 8300 16 8-10 15 4799×3440×3503
2ZSG1860 6000×1800 2 5-150 ≤300 80-600 11×2 9950 16 8-10 15 6000×3440×3326

突出优势

(1)处理能力大,筛分效率高。
(2)振动器采用轴承稀油润滑、外置式块偏心结构。具有激振力大,轴承负荷小、温度低,噪音小等特点。(轴承温升小于35°)。
(3)振动器整体拆装,维护、更换方便,大大缩短了检修周期。(更换振动器只需12小时)。
(4)筛机侧板采用整板冷作、无焊接、强度高使用寿命长。 横梁与侧板间联接采用抗扭剪高强螺栓联接,无焊接、横梁易更换。
(5)筛机采用橡胶弹簧减振,与金属弹簧比,具有噪音小,寿命长,过共振动区平稳、 筛机各支点动负荷小等优点。
(6)电机与激振器联接采用挠性联轴器,具有使用寿命长,对电机冲击小等优点。

工作原理

1、筛箱:由数张厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
2、网架:由变形较小的木材制成,用来保持筛网平整张紧,达到正常筛分,如果比重较大或产量大时可使用金属筛框。
3、筛网:用复合国家标准的不锈钢筛网。
4、振动电机使用与维修方法祥见振动电机使用说明书。
5、电机台座:标准型(电机安装在筛箱下方的)筛机的电机台座是可以移动的,使用前连接螺钉必须拧紧,特别是新筛机试用前三天必须反复紧固,以免松动造成事故。
6、减振弹簧:阻止振动传给地面同时支持筛箱的全部重量。安装时,弹簧必须垂直于地面。
7、支架:由槽钢组成,支撑着振动筛主体。安装时支柱必须垂直于地面,两支柱下面的槽钢应相互平行。
