高品质砂石加工生产线的5个工艺流程不得不知

市场上的机制砂大多采用“2次破碎+筛分”的生产工艺，缺乏对骨料级配的调整、石粉含量及粒形的控制。针对上述问题，通过改进工艺，采用“双脱泥、双反击、双冲击、双循环、双选粉”5S高品质砂石骨料加工工艺，确保产品质量合格、性能稳定；通过风选除尘、半成品及成品料仓封闭、废料再利用措施，解决传统工艺粉尘、水污染和废料处理问题，工艺流程见下图。

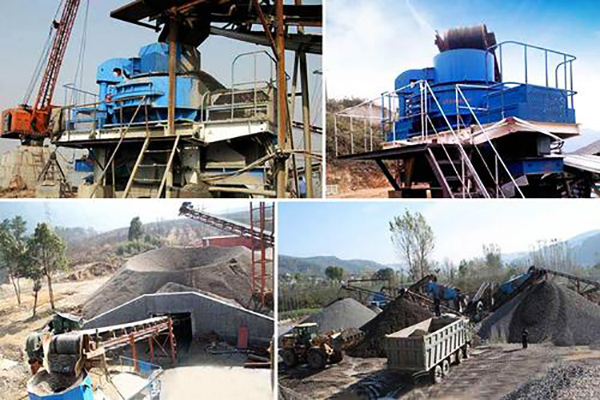

1）5级破碎、2次整形

首先采用鄂式破碎机以挤压方式对母岩进行第1次预破碎(粗碎)，减小母岩直径，减轻反击破碎机生产压力；

然后用反击破碎机以抛石撞击方式对母料进行第2次破碎(中碎)，使鄂破产生的骨料微裂纹进一步发展，最终骨料从微裂纹处再次破碎，完成对骨料的第2次破碎和第1次整形；

最后采用立轴冲击破碎机以“石打石”或“石打铁”方式对骨料进行第3次破碎(细碎)和第2次整形。

（制砂机“石打石”和“石打铁”还分不清？选不对破碎方式，直接影响生产！）



2）二次脱泥

在粗碎前采用棒条给料机加脱泥筛把粒径小于30mm的母岩及泥土进行第1次脱泥处理，在中碎前对粒径小于10mm的骨料进行第2次脱泥处理，除去骨料中泥土和石屑，保证骨料MB值小于0.5。



3）级配调整

在中碎和细碎阶段均设有循环筛分系统，可以通过GSP调节料仓使部分骨料通过循环系统返回重新破碎成更小粒径颗粒，根据需要调整不同粒径骨料生产比例，再通过风选控粉调整小颗粒含量，解决级配“两头多中间少”的问题。



4）风选控粉

细碎后的骨料先进行1次重力风选控粉，将石粉含量控制在10％左右，在成品砂进入料仓前，根据需要调整风选机抽取石粉的风压再次调整石粉含量，满足不同强度混凝土对机制砂石粉含量的要求。



5）自动加湿

在风选工序完成后对机制砂成品自动加湿，将机制砂含水率控制在2.5％～3.5％。稳定的含水率便于混凝土生产及质量控制，可有效避免生产、运输过程扬尘，防止在装卸和运输中造成骨料离析。
