简摆式颚式破碎机与复摆式有何区别？

颚式破碎机作为目前应用广泛的初级破碎产品，相信大家都不陌生。现在用户用的较多的要属复摆式颚式破碎机，不过最近小编收到一朋友咨询简摆式颚式破碎机，并想了解简摆式和复摆式的区别，故本文和大家一起来认识一下这两种颚破。


下面我们就从基本的破碎原理出发走进简摆式和复摆式颚破的世界！

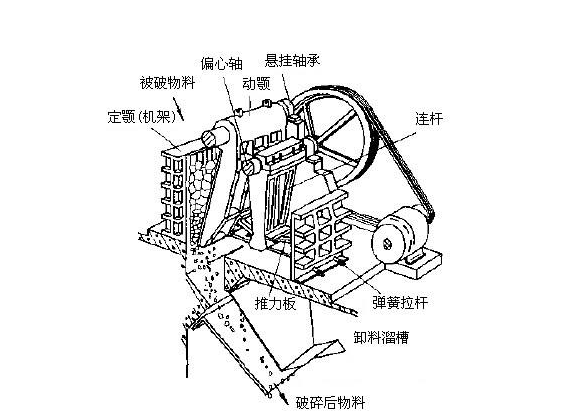

简摆式颚式破碎机



破碎原理：动颚悬挂在心轴上，可作左右摆动，偏心轴旋转时，连杆做上下往复运动，带动两块推力板也做往复运动，从而推动动颚做左右往复运动，实现破碎和卸料。



这样动颚做的是一种左右往复运动，动颚上每点运动轨迹都是以悬挂轴为中心的圆弧线，运动轨迹简单，故称为简摆式颚式破碎机。

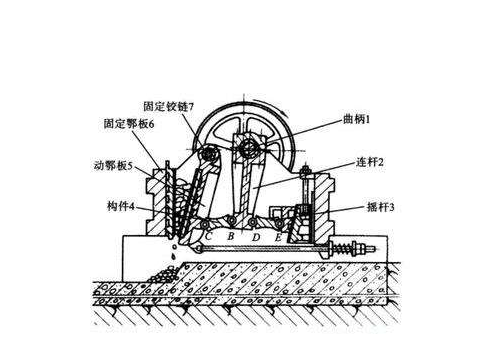

复摆式颚式破碎机



破碎原理：电动机通过皮带、皮带轮带动偏心轴旋转，动颚板围绕偏心轴对定颚板作周期性往复运动，时而靠近时而离开，当动颚板靠近定颚板时，处在两颚板之间的矿石，受到挤压、弯曲、劈裂作用而破碎；当动颚板离开定颚板时，已破碎的矿石在重力作用下经破碎机的排矿口排出。



动颚直接悬挂在偏心轴上，当偏心轴按逆时针方向旋转时，直接带动动颚板作复杂摆动。动颚由上到下各点的运动轨迹：破碎腔顶部，运动轨迹为椭圆形；破碎腔中部，运动轨迹为更扁的椭圆形；破碎腔底部，运动轨迹几乎为往复运动。由于动颚上各点的运动轨迹比较复杂，故称为复杂摆动式颚式破碎机。



尽管两者的结构类型有所不同，但是它们的工作原理基本上是相似的，只是动颚的运动轨迹有所差别罢了。



优劣势对比


简摆式颚式破碎机

优势：



1、结构紧凑简单；



2、偏心轴、连杆等传动件受力较小，工业上多制成大型机和中型机，用来破碎坚硬的物料；



3、动颚颚板的磨损较小；



4、动颚的垂直行程（垂直移动距离）较小，矿石对颚板的磨损作用较轻，产品的过粉碎现象少。



劣势：



1、破碎效率低；



2、片状产品较多。



复摆式颚式破碎机

优势：



1、质量较轻（在生产能力相等时，重量大约轻20-30%），构件较少，结构更紧凑；



2、破碎腔内充满程度较好，所装物料块受到均匀破碎，生产率较高，比同规格的简摆式高出20-30%；



3、立方体形状的成品较多，产品质量较好。



劣势：



颚板的磨损快，产品过粉碎严重，产生的粉尘也比较多。



刚开始复摆式颚式破碎机一般都制成中小型的，因为它在碎矿过程中，动颚受到巨大的挤压力，而且大部分作用在偏心轴和轴承上面，致使偏心轴和轴承受力恶化，极易损坏。但是，随着耐冲击的大型滚动轴承的出现，复摆颚式破碎机逐渐走向大型化。



随着用户对生产效益和产品粒型的愈加重视，很多大厂商的颚破都以复摆式颚式破碎机为主，这也是市场的主流颚破产品。现在对简摆式颚式破碎机和复摆式颚式破碎机是不是更了解呢，你的是哪一种呢？
