产品介绍

对辊破碎机又称双辊破碎机,对辊机、对辊制砂机。适用于中等硬度物料的破碎作业，如：焦煤、烧结矿、石灰石、多种金属矿石和非金属矿石。对辊机最适合于中小型非金属矿山和化工行业的中、细碎作业。最小粒度可以达到100目以下。破碎出的物料，粒度均匀，过粉碎率低，从而简化了选煤工艺，降低了投资和生产成本。仲程机械对辊破碎机结构简单，操作方便，可以通过调节破碎辊的间隙达到理想的破碎粒度，性能稳定，可以避免过粉碎现象。

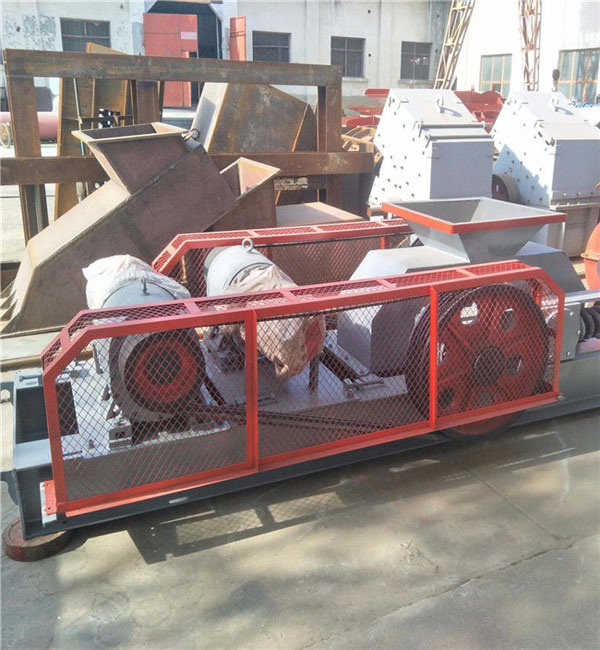

对辊破碎机

对辊制砂机,双辊式破碎机,齿辊式破碎机,对齿辊破碎机

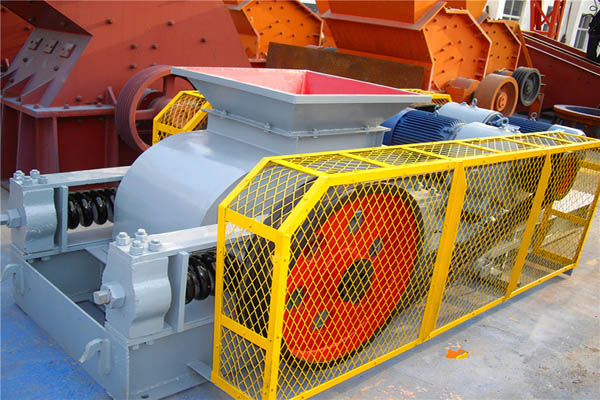

对辊破碎机

对辊制砂机,双辊式破碎机,齿辊式破碎机,对齿辊破碎机

技术参数

小型对辊破碎机型号：
2PG250×250，2PG400×250，2PG400×400，每小时处理量在2-12吨
中型对辊破碎机型号：
2PG610×400，2PG750×500，2PG800×600，每小时处理量在5-45吨
大型对辊破碎机型号：
2PG1000×700，2PG1200×800，2PG1500×800及以上，每小时处理量在20-140吨

突出优势

1、破碎比大

当需要大的破碎比时，对辊式破碎机可以在两个辊子的下方安装一个可以调节的破碎棒。齿辊夹持物料时产生的第一段破碎，物料通过双棍之间时产生第二阶段破碎，破碎棒能与齿辊共同作用对前面两个阶段产生的碎块实施第三阶段破碎。

2、过粉率低粒度好

过粉率低粒度好：采用组合破碎，而非冲击、击打方式破碎，不产生二次破碎现象，故过粉碎率极低。两齿辊中心距一旦调好即固定不变，对物料进行瞬间硬性破碎，几乎不重破，确保出粒均匀。

3、结构简单检易修

结构简单检易修：手轮或液压结构可快速调整出料粒度。设备模块化构架，根据现场需要可分体异地安装，也可组合安装，便于起吊和检修。标准化模块组合齿板更具有互换性，通用性，极大降低齿板的更换周期，降低运行成本。

4、结构标准化

每种型号的对辊式破碎机的结构都是标准化的，它的结构和长度能随要求的生产力而变化。每根辊轴上的齿圈数、齿圈上的辊齿数、两轴间距以及组连结构可以改变以适应不同粒度的需要。

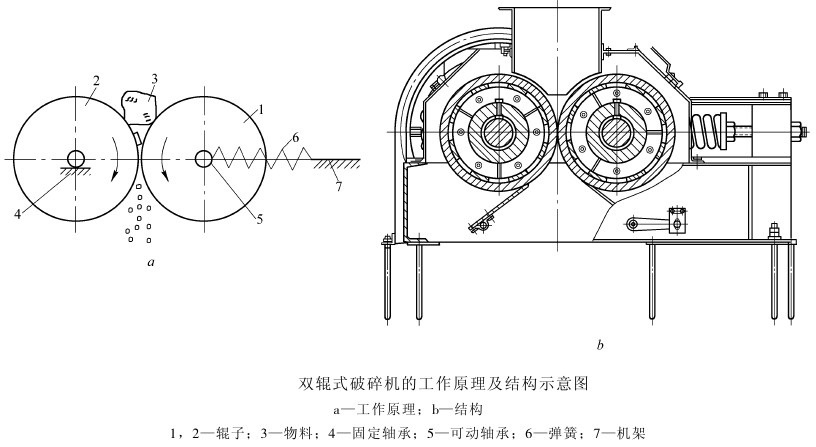

工作原理

双辊式破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。出料粒度的调节：两辊轮之间装有楔形或垫片调节装置，楔形装置的顶端装有调整螺栓，当调整螺栓将楔块向上拉起时，楔块将活动辊轮顶离固定轮，即两辊轮间隙变大，出料粒度变大，当楔块向下时，活动辊轮在压紧弹簧的作用下两轮间隙变小，出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的，当增加垫片时两辊轮间隙变大，当减少垫片时两辊轮间隙变小，出料粒度变小。驱动机构是由两个电动机，通过三角皮带传动到槽轮上拖动辊轮，按照相对方向运动旋转。在破碎物料时，物料从进料口通过辊轮，经碾压而破碎，破碎后的成品从底架下面排出。为了安全，传动部分应根据实际情况自行安装安全罩。

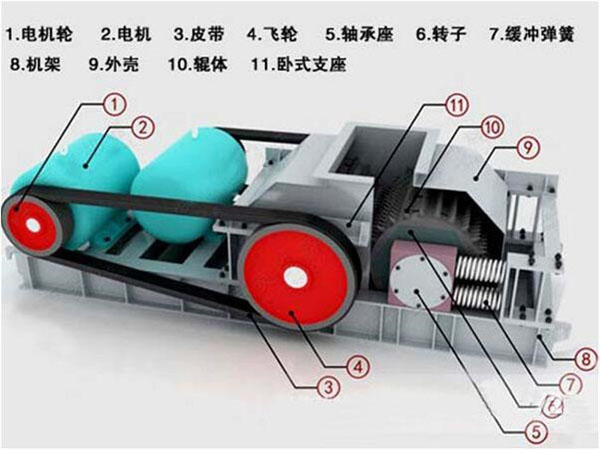

对辊破碎机结构图
